Kuinka paljon tiedät virtajohtotyypeistä?
May 16, 2025
Jokapäiväisessä elämässä ja teollisissa sovelluksissa virtajohdot ovat välttämättömiä ja tärkeitä osaa. Olipa kyseessä kodinkoneet, tietokonelaitteet tai laajamittaiset mekaaniset laitteet, ne ovat erottamattomia virtajohtojen yhteydestä ja virransyöttöistä. Vaikka käytämme erilaisia virtajohtoja joka päivä, ymmärrätkö todella niiden tyypit, rakenteet ja sovellettavat laajuudet? Eri mailla ja alueilla on erilaiset vaatimukset virtajohtojen standardeille ja tulpan muotoille, ja eri laitteilla on omat sopeutumisstandardit virtajohtojen eritelmille ja materiaaleille. Tämä artikkeli vie sinut kattavaan ymmärtämään erilaisia yleisiä virtajohtoja, jotka auttavat sinua olemaan ammattimaisempi, turvallisempi ja tehokkaampi niiden ostamisessa ja käyttämisessä.
Sisältö
2. valtavirran virtajohtotyypit ja tekniset parametrit
3. Sovellusskenaariot ja valintasuositukset
4. Turvallisuus- ja sertifiointistandardit
Virtajohto on lankakomponentti, joka yhdistää virtalähteen ja sähkölaitteet sähköenergian lähettämiseen. Se koostuu yleensä johtimesta, eristyskerroksesta, vaipan ja pistokepäätteestä. Sillä on elintärkeä rooli elektronisissa laitteissa, jotka vastaavat sähköenergian toimittamisesta laitteen sisäpuolelle vakaasti, tehokkaasti ja turvallisesti varmistaen laitteen normaalin käynnistyksen ja jatkuvan käytön. Erityyppisillä virtajohtoilla on merkittäviä eroja jännitteessä, virran kantokyky, pistoke ja kestävyys. Niiden valinta liittyy suoraan laitteiden yhteensopivuuteen, turvallisuuteen ja yleiseen suorituskykyyn.
Virtajohtojen virheellinen valinta voi aiheuttaa ylikuumenemisen, oikosulun, sähkömagneettisten häiriöiden ja jopa laitteiden vaurioita. Siksi suunnittelu- tai hankintaprosessin aikana se on tunnistettava tiukasti käyttöympäristön, sähköstandardien ja sovittimen rajapintojen mukaisesti. Samanaikaisesti elektronisten tuotteiden lisääntyvän rajat ylittävän kiertoa ympäri maailmaa yhtenäisten virtajohdon rajapintojen ja teknisten standardien kysyntä eri maissa myös kasvaa. Esimerkiksi EU edisti äskettäin tyypin C rajapinnan yhtenäistä käytäntöä laitteen yhteentoimivuuden parantamiseksi, elektronisen jätteen vähentämiseksi ja standardointiprosessin edistämiseksi virransiirron alalla. Tulevaisuudessa virtajohdot eivät ole vain silta, joka yhdistää virtauksia, vaan niiden on myös avainasemassa tavanomaisessa integroinnissa ja turvallisuusvakuutuksessa globaalissa elektronisessa toimitusketjussa.
2. valtavirran virtajohtotyypit ja tekniset parametrit
On olemassa monen tyyppisiä virtajohtoja, jotka voidaan jakaa useisiin sarjoihin niiden käyttö-, virta- ja jännitetasojen, rajapintastandardien ja muiden parametrien mukaan. Seuraavassa on useita valtavirran virtajohtotyyppejä, joita käytetään laajasti maailmanlaajuisesti ja niiden tärkeimmät tekniset parametrit:
1. IEC -sarjan käyttöliittymä
IEC (kansainvälinen sähkötekniikan komissio) määrittelee joukon virtajohtorajapintastandardeja, joita käytetään laajasti kulutuselektroniikassa ja teollisuuslaitteissa:
- C14/C15 -rajapinta: Vakiovirta on 10a ja jännite on 250 VAC. Se on yksi yleisimmistä kodinkoneiden ja toimistolaitteiden rajapinnoista, jotka sopivat tietokoneen isäntille, näytöille, tulostimille ja muille laitteille. Se tukee nopeaa plug-in-liitäntää ja siinä on sekä lämmönkestävyys että vakaus.
- C19/C20-rajapinta: Soveltuu suuritehoisiin laitteisiin, joiden nimellisvirta on jopa 16A ja jännitteet 250 VAC. Sitä käytetään yleisesti palvelimissa, sähkökaapissa ja lääketieteellisissä laitteissa. Tämä sarja on yleensä varustettu vahvistetulla eristysrakenteella ja tukee ylikuormitussuojaa, jolla on parempi turvallisuussuorituskyky.
- C6/C8-rajapinta: Matalavirtalaitteille, joiden nimellisvirta on 2,5A ja 250 VAC-jännite, jota käytetään yleisesti kannettavien tietokoneiden virtalähteissä, projektorissa, pienissä latauslaitteissa jne. Pieni, helppo kuljettaa ja sulautettu muotoilu.
14. Teollisuusluokan virtajohto
Teollisuus- ja ammattimaisten laitteiden osalta virtajohto on oltava korkeampi vakaus- ja turvallisuussuojaimisominaisuudet:
- Integroitu katkaisijamoduuli: Mallit, joissa on TA45- tai TA35-katkaisijamoduulit (kuten ABTB-400-06-SR1), voivat saavuttaa kaksoissuojan oikosulku- ja ylikuormitukselta, joka sopii korkean riskin tai jatkuvan työympäristöön.
- Drop-vastainen suunnittelu: V-lukkolankojärjestelmää käytetään tiukan yhteyden saavuttamiseen pistokkeen ja pistorasian välillä, jotta voitaisiin estää värähtelyn tai vahingossa tapahtuvan vetovoiman aiheuttama virranvaurio, parantaa laitteiden toiminnan vakautta, ja sitä käytetään laajasti teollisuusautomaatiossa, vaihevalaistusjärjestelmissä ja muissa kentissä.
3. Kansainvälinen pistorasteri
Kun otetaan huomioon sähkörajapintastandardien erot eri maissa ympäri maailmaa, virtajohto on myös täytettävä paikalliset sopeutumisvaatimukset:

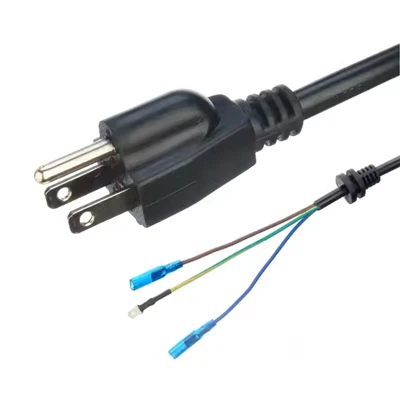

- AU/NEMA-pistoke: vastaa Australian (tyyppi I) ja Pohjois-Amerikan markkinoita (NEMA 5-15 jne.). Kolmen navan maadoitussuunnittelu varmistaa hyvän maadoitussuojan ja sitä käytetään laajasti kodinkoneissa ja kaupallisissa laitteissa.
- CE-sertifioidut kaapelit: Sertifioidut sähkökaapelit, jotka noudattavat kansainvälisiä standardeja, kuten IEC 60320 ja UL 498
4. Tyyppi-C-käyttöliittymän virtajohto
Mobiililaitteiden ja ohuiden ja kevyiden muistikirjojen nopean popularisoinnin myötä tyypin C-tyypin USB-liitäntä on tullut tulevaisuuden voimansiirron kehityksen yleinen suuntaus:
- PD (Power Donned) -protokollatuki: Tukee jopa 100 W (20V/5A) suuritehoista latausta, ja se on yhteensopiva useiden tiedonsiirtoprotokollien, kuten DP ja USB4, kanssa, joilla on korkea hyötysuhde ja monitoiminen integraatioetu.
- Laaja valikoima sovellusskenaarioita: peittää useita päätelaitteita, kuten älypuhelimia, tabletteja ja ultra-ohut kannettavia tietokoneita, se on keskeinen tekninen polku elektronisten tuotteiden miniatyrisoinnin ja standardisoinnin edistämiseksi.
3. Sovellusskenaariot ja valintasuositukset
Kodinkoneet
Kotitalouslaitteita on suositeltavaa käyttää yleisiä IEC -rajapintoja, kuten C14/C15, joissa on maltillinen virtakuorma ja jotka ovat helppo kytkeä ja irrottaa. Valinnassa on tarpeen keskittyä kaapelin liekinestoaineeseen. On suositeltavaa valita materiaaleja, jotka ovat läpäisseet UL94 V-0 -sertifikaatin lämmönkestävyyden ja käytön turvallisuuden parantamiseksi. Se sopii televisioihin, riisikeittimiin, tietokoneisiin ja muihin laitteisiin.
Teollisuuslaitteet
Teollisuuslaitteilla on korkeat vaatimukset virtalähteen vakaudesta ja turvallisuudesta. On suositeltavaa käyttää modulaarisia tehokaapeleita, joissa on TA45/TA35-katkaisijoita, ja kiinnitä huomiota suojaustasoon (kuten IP20/IP40) sopeutuaksesi paikan päällä olevaan ympäristöön. V-lukkien anti-drop-rakenne auttaa myös parantamaan yhteyden luotettavuutta ja sitä käytetään laajasti työstötyökaluissa, teollisuusohjauskaapissa ja muissa tilanteissa.
Mobiililaitteet
Mobiililaitteet, kuten älypuhelimet, tabletit ja ohuet kannettavat tietokoneet, käyttävät enimmäkseen tyypin C rajapintoja. Kun valitset mallia, sinun on varmistettava, onko siinä sisäänrakennettu yhteensopiva sähköinen sähköinen siru varmistaaksesi, että se tukee PD-nopean latausprotokollaa (enintään 100 W) ja varmistaa sähköturvallisuus, jotta vältetään poikkeavuudet tai laitevauriot, jotka aiheutuvat sertifioimattomien kaapeleiden käytöstä.
Rajat ylittävä käyttö
Vienti- tai globaalien yleiskäyttölaitteiden osalta pistoketyyppi on mukautettava paikallisiin standardeihin, kuten tyypin I, Pohjois-Amerikan NEMA, Euroopan standardi Schuko jne. Samalla varmistavat, että virtajohto on saanut tarvittavat kansainväliset sertifikaatit (kuten CE, VDE, UL) paikallisten sääntelyvaatimusten saavuttamiseksi ja pääsyn kohdemarkkinoille.
4. Turvallisuus- ja sertifiointistandardit
Virtajohtojen turvallisuussuorituskyky liittyy suoraan laitteiden toiminnan vakauteen ja käyttäjien turvallisuuteen, joten maat ovat laatineet useita sertifiointistandardeja sen sääntelemiseksi. Niistä IEC 60950 on turvallisuusstandardi, jota yleisesti käytetään tietotekniikan laitteissa kansainvälisesti. Se vaatii virtajohtoja, joilla on hyvä eristyssuorituskyky ja suojaava maadoitus jatkuvuus, etenkin pitkäaikaisissa käyttölaitteissa, kuten tietokoneissa ja palvelimissa.
Pohjois-Amerikan markkinoilla UL-sertifiointi on pakollinen vaatimus, joka kattaa virtajohtojen oikosulun kestävät kapasiteetin, materiaalin liekinestoaineen luokituksen ja rakenteellisen turvallisuuden jne. Varmistaakseen, että tuotteet voivat silti ylläpitää luotettavuutta äärimmäisissä olosuhteissa, mikä on vientiä varten Yhdysvaltoihin ja Kanadaan.
Lisäksi ympäristönsuojeluun ja kestävään kehitykseen liittyvän maailmanlaajuisen huomion ja kestävän kehityksen, kuten ROHS: n ja China-ROHS: n, ympäristönsertifioinnista on tullut tärkeitä näkökohtia virtajohdon suunnittelussa. Ne rajoittavat tuotteiden haitallisten aineiden sisältöä paitsi vihreiden valmistusvaatimusten mukaisesti, myös tärkeä vaatimustenmukaisuuskynnys markkinoille, kuten Euroopan unionille ja Kiinalle.
Koska elektronisten laitteiden yhdistäminen sähköenergiaan, virtajohtojen valinta ei liity pelkästään nykyisen kantokykyyn ja laitteiden virransovitukseen, vaan sen on myös otettava huomioon täysin kansainvälisten standardien yhteensopivuus ja käyttöympäristön turvallisuusvaatimukset. Pistoketyypistä kaapelirakenteeseen, suojatasosta ympäristöä koskeviin vaatimustenmukaisuuteen, kaikki yksityiskohdat vaikuttavat järjestelmän luotettavuuteen ja vakauteen. Erityisesti teollisuussovelluksissa turvallisuuskokoonpanoja, kuten katkaisijan parametreja ja anti-pudotusrakenteita, ei voida sivuuttaa, ja monikansalliset laitteet on tiukasti noudatettava pistokestandardeja ja sertifiointiarvoja. On syytä huomata, että tyypin C rajapinnasta on vähitellen tulossa tulevien elektronisten laitteiden yhtenäistä suuntauspintojen suuntausta korkean tehon tuen ja integroidun tiedonsiirron etujen kanssa. Standardisointikehityksen suunnan tarttuminen ja kohtuullisten valintojen tekeminen on avain tuotteen kilpailukyvyn parantamiseen ja terminaalin turvallisuuden varmistamiseen.
